Das Photovoltaik-Display PVvis S kann in Unterputzdosen bzw. Rahmen von Schaltern oder Steckdosen diverser Hersteller verbaut werden.
Bitte führe die folgenden Schritte mit größter Sorgfalt aus und beachte, das Defekte durch Falschanschluss, Überspannung etc. nicht von der Gewährleistung gedeckt sind.

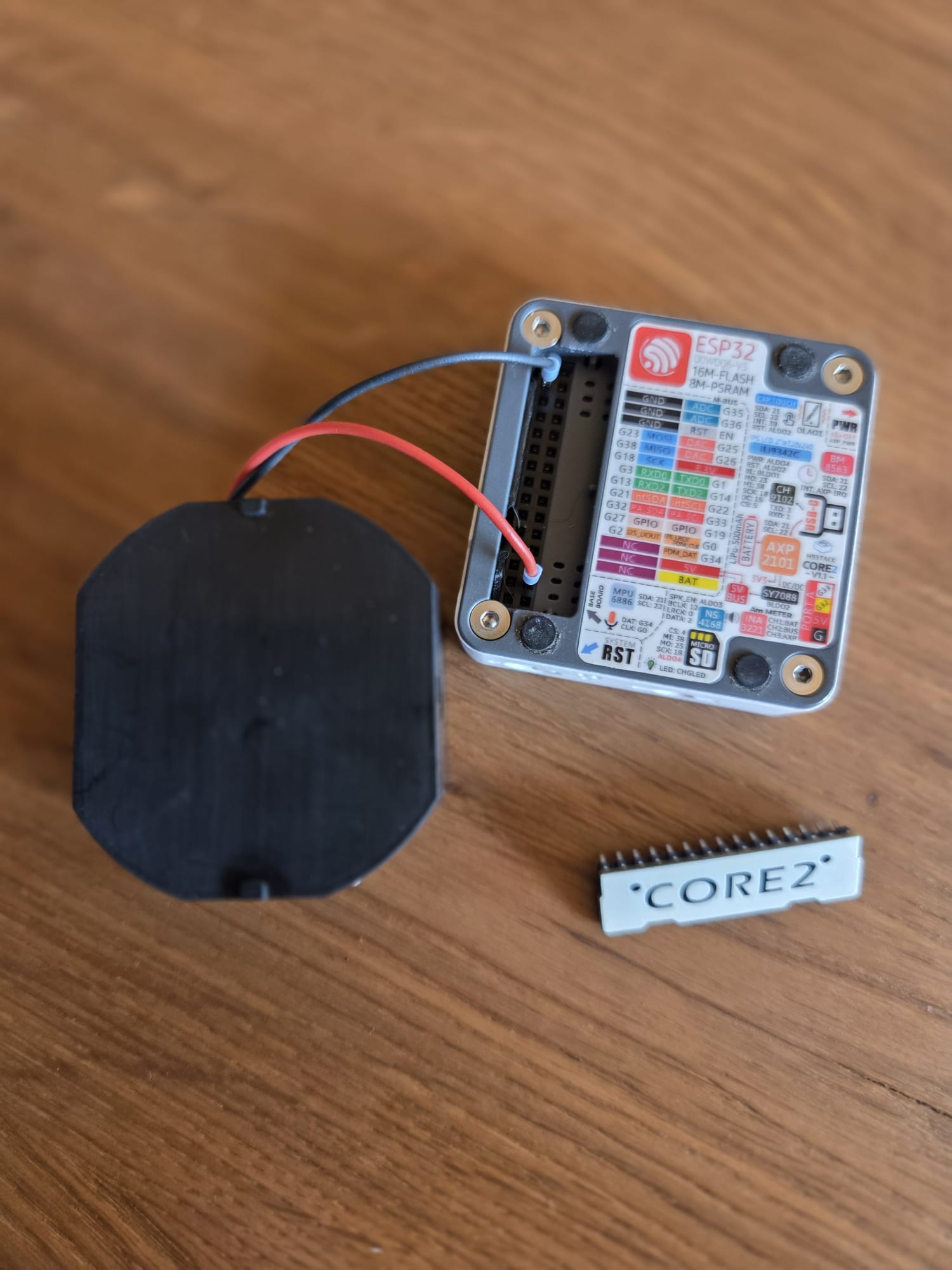

Die Stromversorgung mit 5V DC kann hierbei rückwärtig über die angebrachte PIN Leiste erfolgen. Entferne hierzu die CORE 2 Abdeckung und verbinde GND mit einem der 3 GND PINs und 5V mit dem mit 5V markierten PIN.

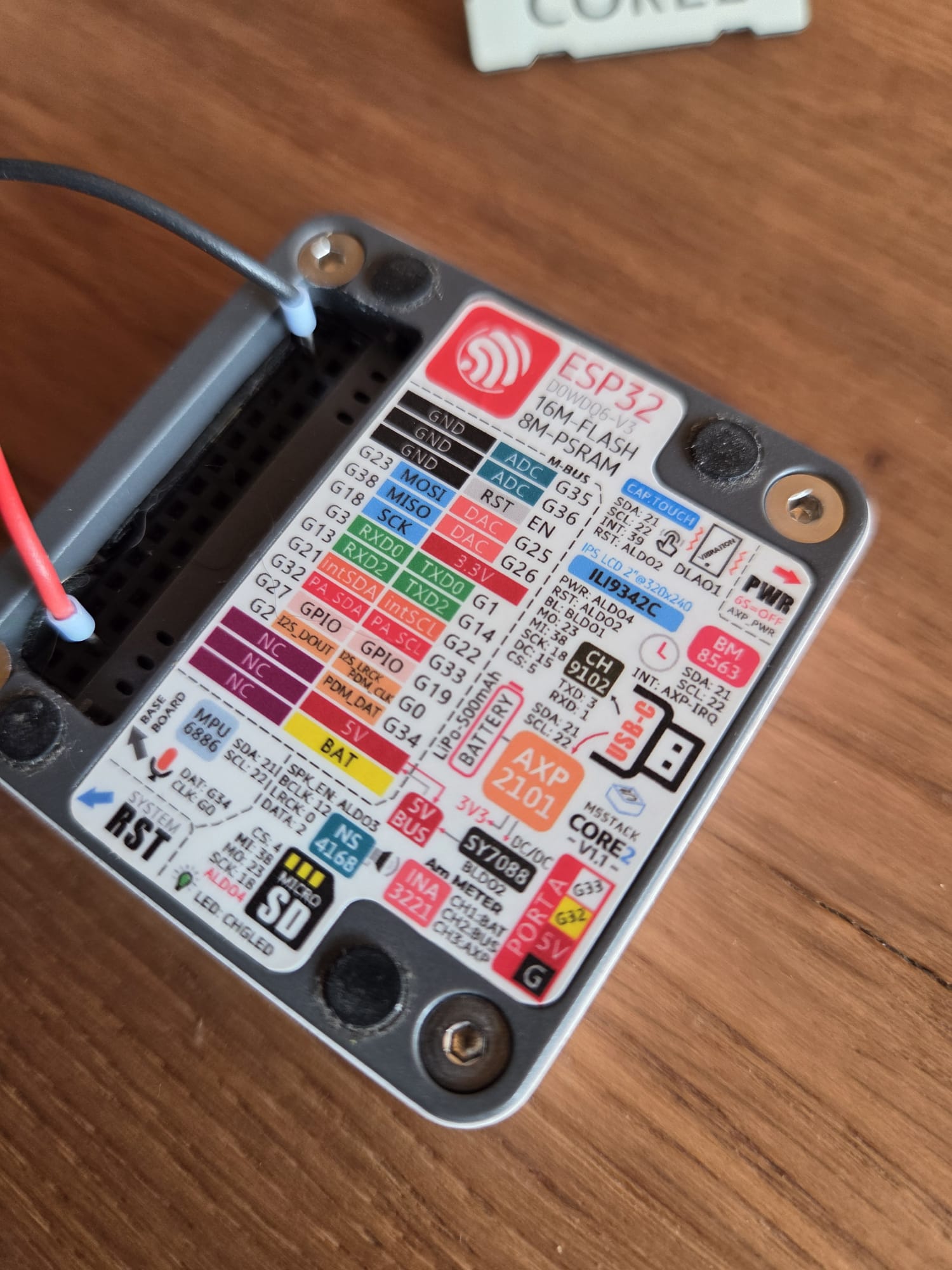

Auf der Rückseite des Gerätes ist ein Aufkleber angebracht auf die vorhandenen PINs genau dokumentiert sind.

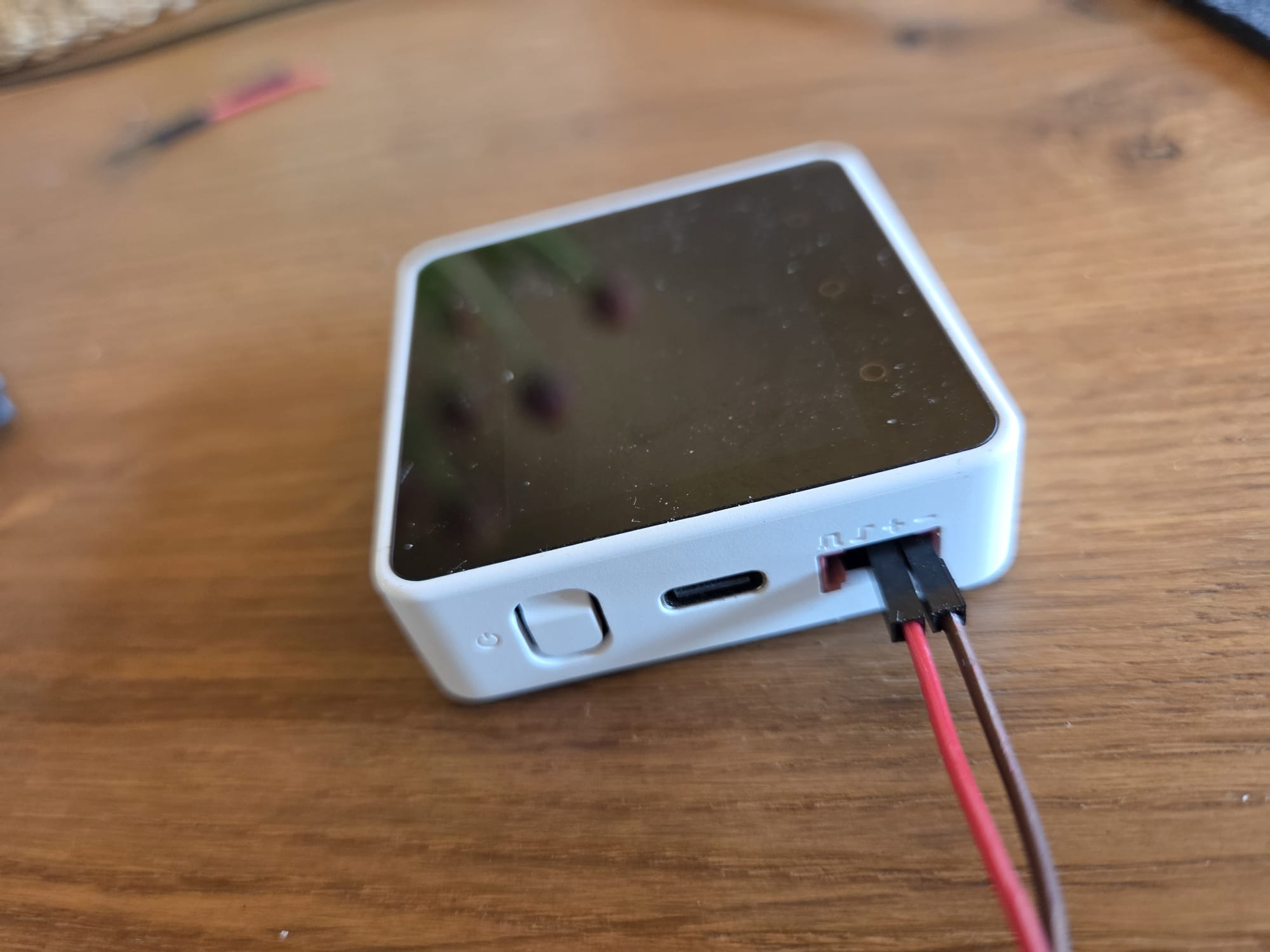

Alternativ kann das Display von unten über den PORT A mit Strom versorgt werden die PINs sind mit + für 5V und - für GND bezeichnet.
Für die Stromversorgung mit 5V Gleichspannung bietet der Handel verschiedene Netzteile an, die in einer Unterputzdose verbaut werden können. Die Netzteile werden über 230V Wechselstrom versorgt und müssen 5V Gleichstrom zur Verfügung stellen.
Arbeiten an 230V sind ausschließlich durch eine Elektrofachkraft auszuführen!

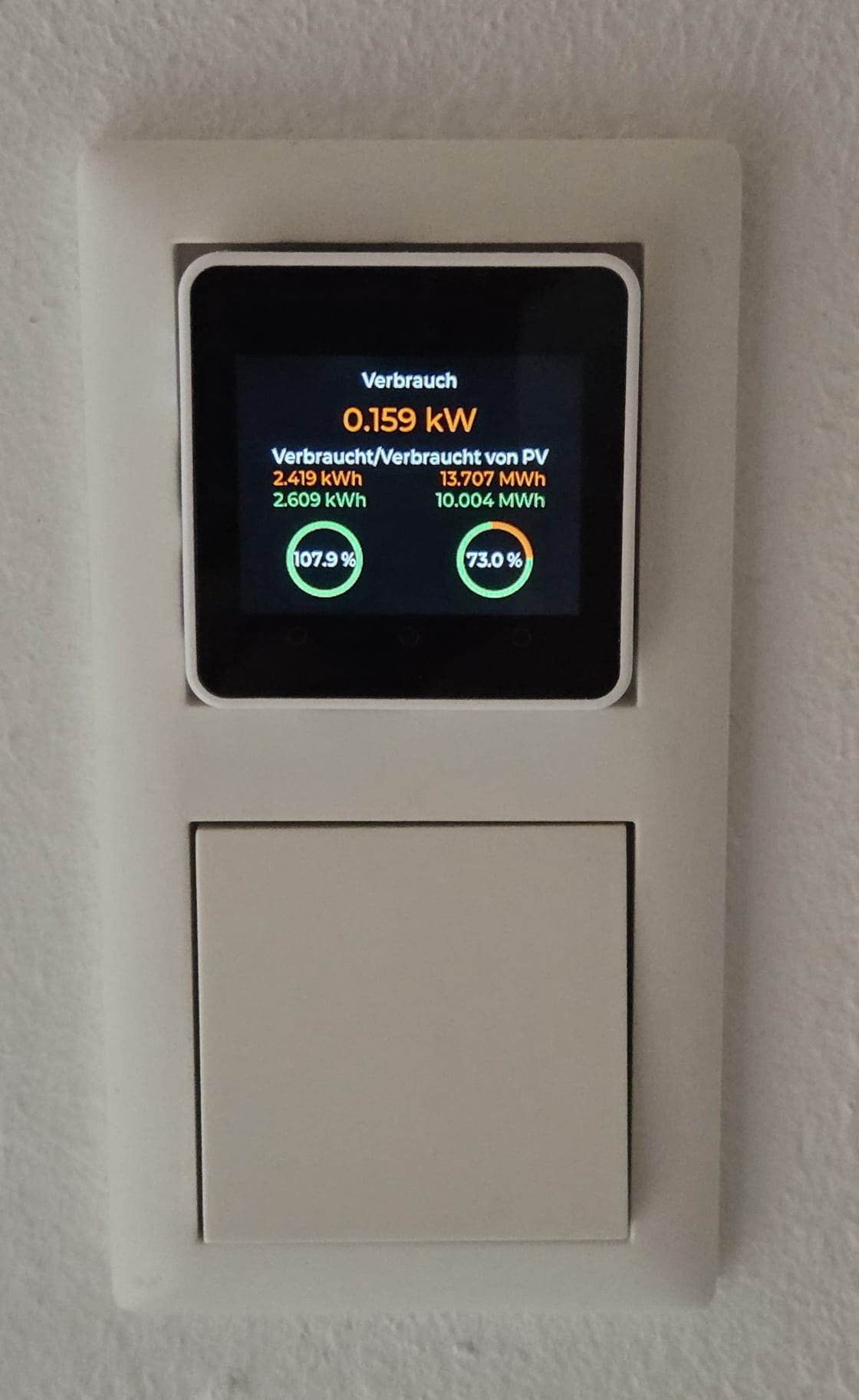

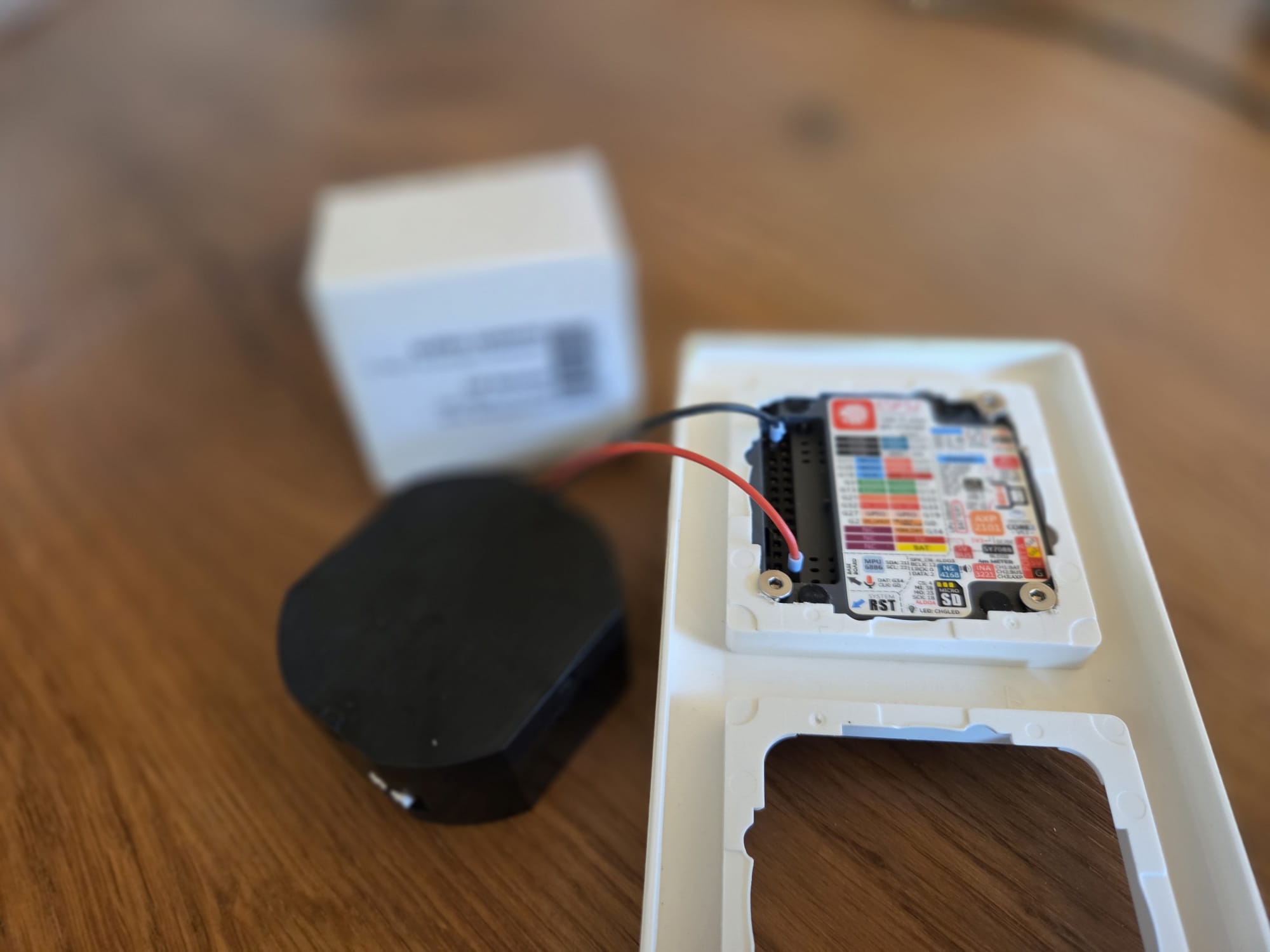

Anschließend kann das Netzteil in der Unterputzdose verbaut werden. Das PVvis-Display S kann bei den meisten Schalterprogrammen einfach verbaut werden.
